Chi si occupa anche solo occasionalmente di impianti elettrici domestici ha sicuramente sentito parlare del cosiddetto salvavita, ma non tutti sanno con precisione come funzioni davvero e perché la sua installazione sia diventata negli anni un punto fermo della sicurezza abitativa. Capire come collegare correttamente un interruttore differenziale, seguendo le indicazioni della normativa di riferimento, significa non solo evitare sanzioni o problemi in fase di certificazione, ma soprattutto proteggere le persone che vivono e lavorano negli ambienti servita dall'impianto. In questo articolo vedremo nel dettaglio come funziona questo dispositivo, come va collegato e quali controlli richiede nel tempo.
Punti chiave
- L'interruttore differenziale protegge le persone interrompendo il circuito quando rileva una dispersione di corrente verso terra superiore alla soglia di 30mA.
- Il funzionamento del dispositivo si basa sul confronto tra la corrente in entrata nella fase e quella di ritorno nel neutro, intervenendo in caso di squilibrio.
- È fondamentale scegliere la tipologia di differenziale corretta (AC, A o B) in base alla presenza di apparecchiature che generano correnti specifiche, come inverter o caricabatterie.
- La norma CEI 64-8 costituisce il riferimento obbligatorio per l'installazione e la progettazione degli impianti elettrici, definendo livelli prestazionali e dotazioni minime.
- Un'installazione corretta richiede che sia la fase che il neutro passino attraverso il differenziale e che l'impianto di messa a terra sia pienamente efficiente.
- L'uso di un interruttore magnetotermico differenziale integra in un unico componente la protezione contro le dispersioni, i sovraccarichi e i cortocircuiti.
- La corretta configurazione del quadro elettrico, inclusa la selettività tra i dispositivi, permette di isolare i guasti localizzati senza causare un blackout totale dell'abitazione.

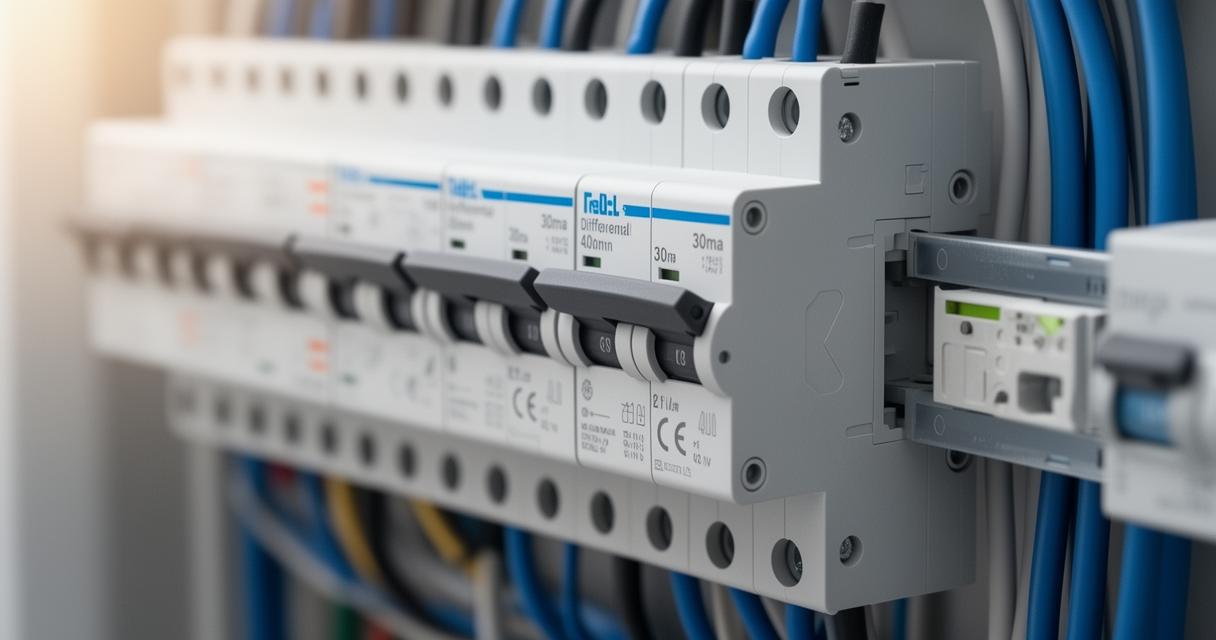

Caratteristiche tecniche e funzionamento dell'interruttore differenziale 30mA
L'interruttore differenziale, spesso indicato con la sigla RCD, è un dispositivo pensato per intervenire quando rileva una dispersione di corrente verso terra, interrompendo immediatamente il circuito prima che possa verificarsi una scossa elettrica dannosa per l'organismo umano. Il suo funzionamento si basa su un principio piuttosto semplice: in condizioni normali la corrente che entra nel circuito attraverso la fase deve essere identica a quella che ritorna attraverso il neutro. Quando questo equilibrio viene alterato, significa che una parte della corrente sta seguendo un percorso non previsto, magari attraverso il corpo di una persona, e il dispositivo interviene aprendo il circuito in una frazione di secondo.
Principio di funzionamento e sensibilità nominale del dispositivo salvavita
La sensibilità nominale di trenta milliampere rappresenta la soglia di intervento pensata specificamente per la protezione delle persone, poiché al di sopra di questo valore il rischio di fibrillazione cardiaca aumenta sensibilmente. Non tutti gli interruttori differenziali reagiscono nello stesso modo alle correnti di guasto: esistono dispositivi di tipo AC, sensibili solo alle correnti alternate sinusoidali, e dispositivi di tipo A, capaci di rilevare anche componenti pulsanti unidirezionali. Quando negli impianti sono presenti apparecchiature che generano corrente continua, come alcuni caricabatterie o inverter fotovoltaici, diventa necessario ricorrere a un RCD di tipo B, l'unico in grado di garantire una protezione adeguata anche in queste condizioni particolari.
Differenze tra interruttore differenziale puro e magnetotermico differenziale
Va fatta una distinzione importante tra il differenziale puro, che si limita a proteggere dalle correnti di dispersione, e il magnetotermico differenziale, un dispositivo combinato che integra anche la protezione contro sovraccarichi e corti circuiti. Nella pratica degli impianti domestici moderni si tende a preferire soluzioni che uniscano entrambe le funzioni proprio per semplificare il quadro elettrico, riducendo lo spazio occupato e facilitando le operazioni di manutenzione. La scelta tra le due tipologie dipende comunque dalla configurazione complessiva dell'impianto e dalle esigenze specifiche di ogni singolo circuito.
Schema di collegamento pratico conforme alla norma CEI 64-8
La Norma CEI 64-8, giunta alla sua ottava edizione pubblicata nel 2021, rappresenta il punto di riferimento imprescindibile per chiunque progetti o realizzi un impianto elettrico in Italia. Nata originariamente nel 1984, questa norma è stata più volte aggiornata per adattarsi alle evoluzioni tecnologiche, introducendo tra le altre cose una classificazione degli impianti in tre livelli di prestazione. Il primo livello rappresenta il minimo obbligatorio, garantendo comunque un impianto sicuro, mentre il secondo e il terzo livello offrono prestazioni superiori, arrivando a includere funzioni di domotica avanzata.

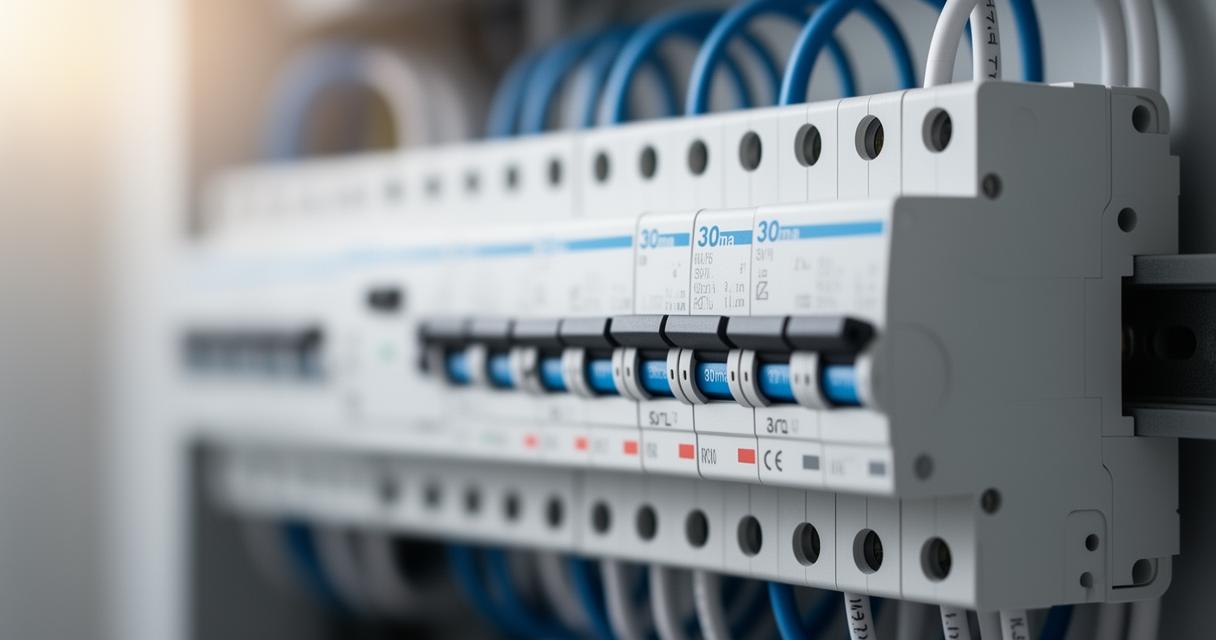

Posizionamento nel quadro elettrico e sequenza dei dispositivi di protezione
All'interno del centralino elettrico, la disposizione dei dispositivi non è casuale ma segue una logica precisa dettata dalla necessità di garantire sia la sicurezza che la continuità del servizio. A monte si trova generalmente l'interruttore generale, seguito dai differenziali che proteggono i vari gruppi di circuiti, e infine dai magnetotermici dedicati a ogni singola linea. Gli impianti devono essere dimensionati per una potenza minima di sei kilowatt, salvo impedimenti costruttivi documentabili, e la dotazione minima richiesta varia in base al livello prestazionale scelto e alla superficie dell'unità abitativa. Per un'abitazione che superi i centoventicinque metri quadrati, ad esempio, la normativa richiede un numero minimo di circuiti distinti e una protezione adeguata contro le sovratensioni.
- Interruttore generale a monte del quadro
- Differenziali dedicati ai gruppi di circuiti
- Magnetotermici per la protezione delle singole linee
- Spazio riservato per eventuali ampliamenti futuri
Collegamenti fase-neutro e messa a terra nell'impianto domestico
Il collegamento corretto prevede che sia la fase che il neutro attraversino il toroide dell'interruttore differenziale, in modo che il dispositivo possa confrontare costantemente i due valori. È obbligatorio disporre di un impianto di messa a terra efficiente, poiché senza un percorso di ritorno verso terra il differenziale non potrebbe rilevare correttamente le correnti di guasto. Un errore comune, soprattutto nelle installazioni fai da te, riguarda l'inversione dei collegamenti o la mancata connessione del conduttore di terra, situazioni che compromettono gravemente l'efficacia protettiva del sistema.
Installazione e manutenzione secondo le prescrizioni normative
Una corretta installazione richiede attenzione non solo al singolo dispositivo ma all'intero coordinamento tra i vari elementi di protezione presenti nel quadro. La norma introduce il concetto di selettività, fondamentale per evitare che un guasto localizzato in un punto dell'impianto provochi il blackout totale dell'abitazione. Per garantire questa selettività si richiede generalmente che il rapporto tra le correnti differenziali di due RCD posti in serie sia almeno di tre a uno, con il dispositivo posto a monte dotato di un ritardo di intervento appropriato rispetto a quello a valle.

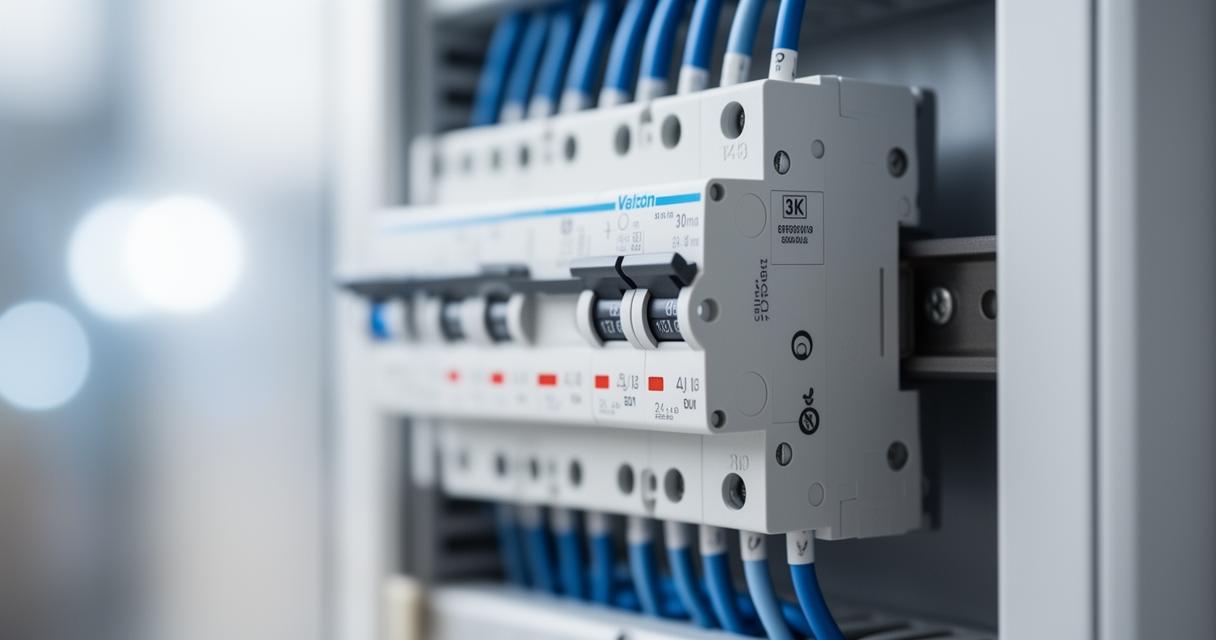

Procedure corrette per il montaggio e cablaggio nel quadro di distribuzione
Durante il montaggio è essenziale rispettare la sequenza logica dei dispositivi, verificare il corretto serraggio dei conduttori e lasciare all'interno del centralino uno spazio libero sufficiente per eventuali ampliamenti futuri dell'impianto. Si possono applicare diversi livelli di selettività, indicati solitamente come due, tre o quattro, in funzione della complessità dell'impianto e del numero di dispositivi coordinati tra loro. Una progettazione attenta in questa fase evita disagi futuri e semplifica notevolmente le operazioni di manutenzione ordinaria.
Verifiche periodiche e test di funzionamento del tasto di prova
Ogni interruttore differenziale è equipaggiato con un piccolo tasto di prova, spesso contrassegnato dalla lettera T, che simula artificialmente una corrente di guasto per verificare che il dispositivo scatti correttamente. Si consiglia di premere questo tasto con regolarità, idealmente ogni mese o due, per assicurarsi che il meccanismo interno non si sia inceppato per inattività prolungata. Queste verifiche periodiche, insieme ai controlli professionali previsti dalla normativa vigente, rappresentano un presidio fondamentale per la sicurezza elettrica domestica e per il rispetto degli obblighi previsti anche in ambito lavorativo dal Testo Unico sulla Salute e Sicurezza sul Lavoro.
